MISURATORI MASSICI
A PRECESSIONE DI VORTICI

Il principio di funzionamento dei misuratori Innovamass si basa sulla legge di Karman, che studiò e codificò la formazione dei vortici nei fluidi in movimento.
I vortici sono provocati da un adatto corpo sagomato, installato nel tubo. A valle di questo ostacolo si nota un’inversione della direzione di scorrimento del fluido e la formazione di vortici.
La frequenza di formazione dei vortici è in funzione unicamente della velocità media del fluido; di conseguenza, misurando la frequenza di può calcolare la portata nella tubazione.

I sensori Vortex sono utilizzati soprattutto per vapore, ma sono adatti per moltissimi liquidi, conduttivi e non, e gas. Sono disponibili anche versioni ATEX per installazioni in aree pericolose.

VANTAGGI

• Uscite selezionabili per portata massica, portata volumetrica, temperatura, pressione e densità
• Campi, allarmi, uscite e visualizzazione configurabili in campo mediante 6 pulsanti o magnete, attraverso la finestra a prova di esplosione

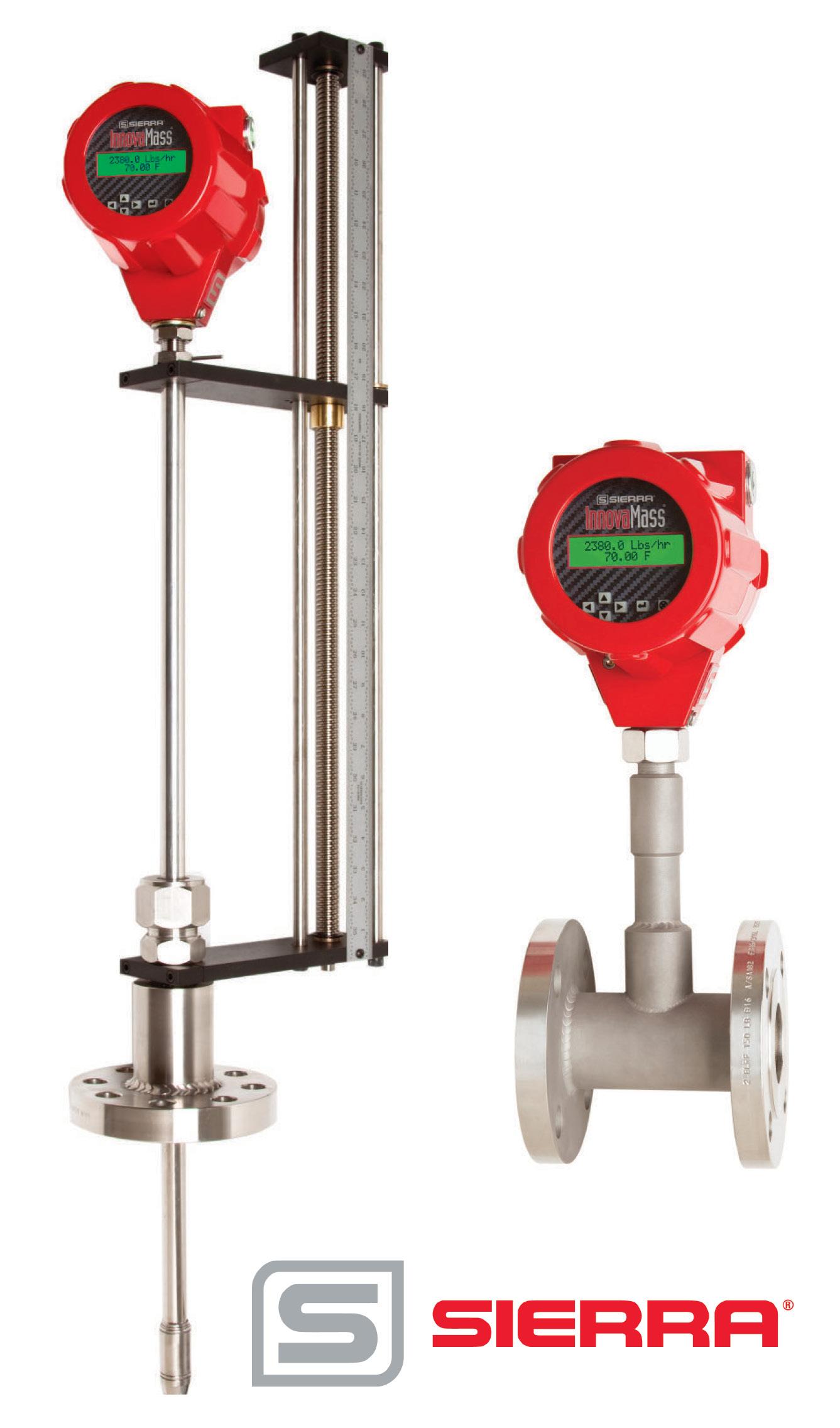

• Installazione in linea e a inserzione
• Computer di portata con equazioni AGA-8 per gas naturale
• Approvazioni FMC e ATEX
